Entrega

Ideia da macro

Macro
DWG solução escolhida e semelhantes
DWG secção usada para maquete
STL maquete
Ficheiro 3DMAX
Imagens 3DMAX
Render
Vídeo

14ª Semana

- Continuação do acompanhamento do desenvolvimento das macros dos alunos e preparação da impressão de maquetes.

13ª Semana

- Continuação do acompanhamento do desenvolvimento das macros dos alunos.

12ª Semana

- Acompanhamento do desenvolvimento das macros dos alunos.

Pavilhão

1º Passo
APPLOAD > pavi.lsp
Aplicar a macro várias vezes até obter forma desejada e fazer ligeiras alterações para ficar com uma forma mais regular.

2º Passo
EXPLODE > pavilhão
Selecionar o pavilhão > TICKEN > -0.15
Selecionar faces regulares do pavilhão > EXTRUDE > -0.15
UNION > selecionar o pavilhão.

3º Passo
Criar polígono com altura de 2.1, este polígono irá criar uma entrada e saída no pavilhão.
SUBTRACT > selecionar pavilhão > selecionar  polígono.

4º Passo
Desenhar uma linha onde queremos que passe o corte.
SLICE > selecionar objeto > dar extremos da linha > Both (para manter os dois lados)
Exportar ficheiro .stl com a metade certa e verificar os erros no 3DMAX.

Aspeto no 3DMAX

11ª Semana

 - Construção de uma forma através de uma rotina LISP e 3DSMax.

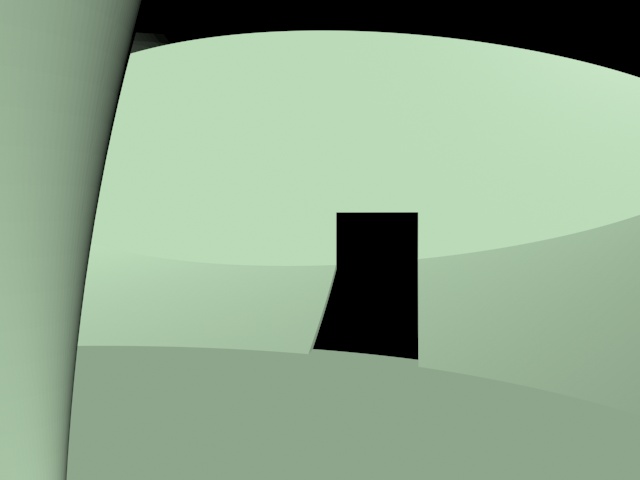

Entrega de Pavilhão.dwg, Pavilhão2_2vez.dwg, Pavilhão_2_export.dwg, Pavilhão.max , Pavilhão_2.stl, Pavilhão_2vez.stl, Pavilhão_3_export.stl , Pavilhão_3.stl e Pavilhão.jpg.

Exercícios 3D Studio

Projecção de imagens numa superfície

1º Passo

Desenhar uma BOX. De seguida colocar uma camâra na posição vista na imagem seguinte:

2º Passo
Introduzir no interior da caixa uma luz na respetiva posição.

3º Passo
Selecionar a luz > MODIFY > ADVANCED AFFECTS >  selecionar uma imagem

4º Passo
Definir a luz do projector como sendo um rectângulo com a mesma proporção da imagem.

5º Passo

Introduzir uma luz ambiente e regular a sua intensidade.

Resultado Final

Anel

1º Passo

Desenhar um retângulo e uma circunferência próximos um do outro. De seguida utilizar o comando LOFT de forma a que o rectângulo siga o caminho dado pela circunferência.

2º Passo

Abrir a lista de  LOFT e alterar o PATH e SHAPE até obter algo semelhante. Ter em conta o tamanho da malha do objeto 3D e modificá-la de forma a obter um resultado legível no render.

3º Passo

Criar novo material e alterar as propriedades do mesmo que quando aplicado à peça obterá este aspeto:

Resultado Final
