Entrega do pormenor construtivo e macro

Pormenor
Pormenor JPG
Pormenor em AutoCAD
PDF

Macro

Macros

Corte de um tubo

(defun c:ctubo ()

(setq p1 (getpoint "\n qual e o primeiro ponto do corte?"))

(setq p2 (getpoint "\n qual e o segundo ponto do corte?"))

(setq p3 (polar p1 (angle p1 p2) (* (distance p1 p2) 0.5)))

(setq p4a (polar p1 (angle p1 p2) (* (distance p1 p2) 0.25)))

(setq p6a (polar p1 (angle p1 p2) (* (distance p1 p2) 0.75)))

(setq p4 (polar p4a (- (angle p1 p2)(/ pi 2)) (* (distance p1 p2) 0.125)))

(setq p6 (polar p6a (- (angle p1 p2)(/ pi 2)) (* (distance p1 p2) 0.125)))

(setq p5 (polar p6a (+ (angle p1 p2)(/ pi 2)) (* (distance p1 p2) 0.125)))

(command "spline" p1 p4 p3 p5 p2 p6 p3 "" "" "") )

Perfil

(defun perfil (altura largura)

(setq p1 (getpoint "\n qual e o primeiro ponto do perfil?"))

(command "ucs" "n" p1)

(command "rectangle" p1 (list altura largura))

(command "ucs" "")

)

13ª Semana

Continuação da criação de macros para auxiliar a construção dos pormenores.

12ª Semana

Criação de macros para auxiliar a construção dos pormenores.

Pormenor construtivo e macro

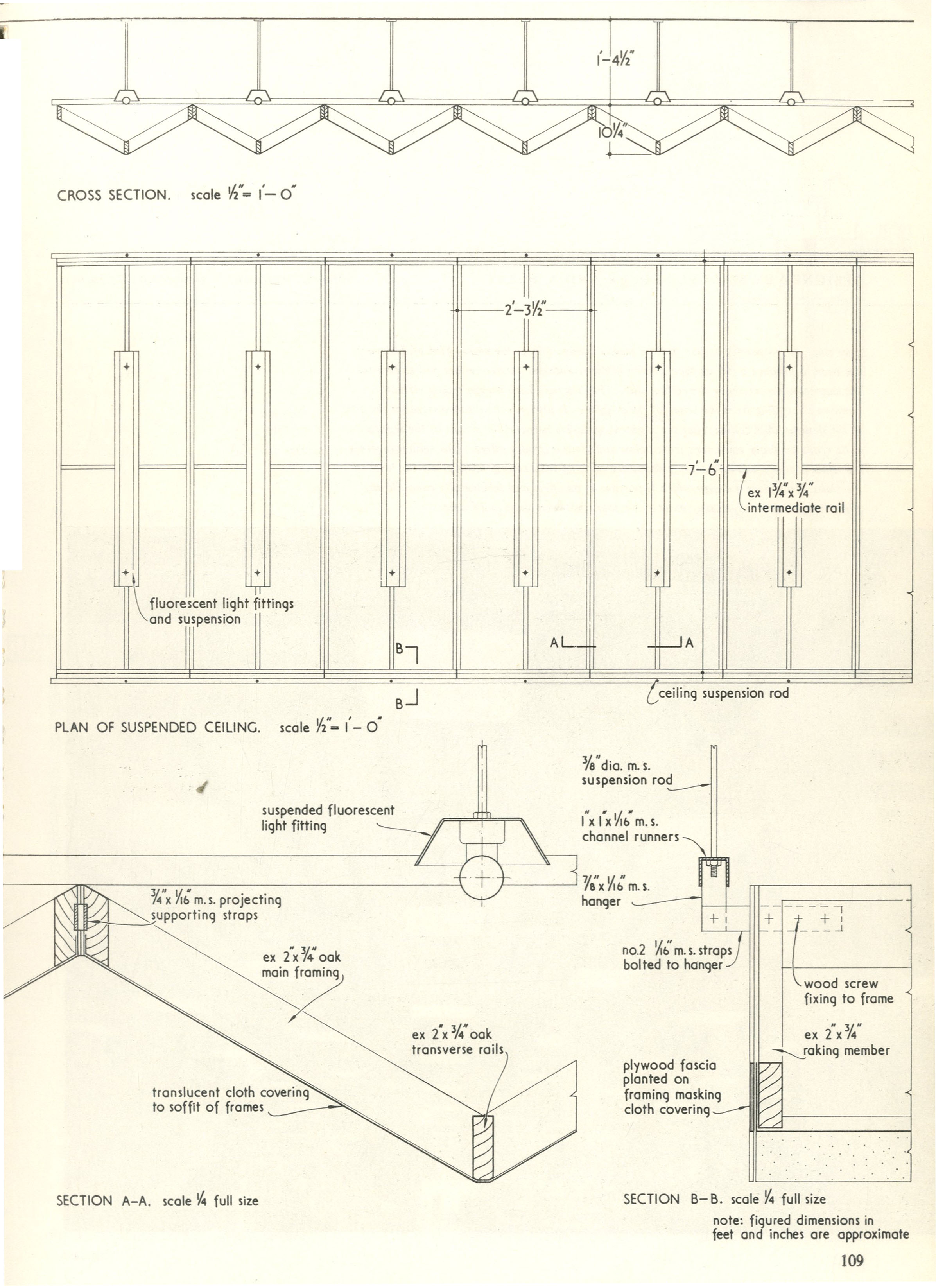

Realizarei o seguinte pormenor construtivo

E a macro correspondente ás porcas representadas no mesmo pormenor.

Preenchimento de áreas - AutoCAD

1º EXERCÍCIO

1ºPasso
Inserir as áreas:
REC > 0,0 > 1,1
REC >selecionar o vértice inferior direito do quadrado anterior > @0.5,0.5
REC >selecionar o vértice inferior direito do quadrado anterior > @0.1,0.1

2ºPasso
Inserir texturas:
HATCH > SAND > 0.02
HATCH > AR-CONC > 0.02

Resultado final

2º EXERCÍCIO

1ºPasso
REC > 0,0 > 1,1
Dividir em 4 partes iguais.

2ºPasso
LINETYPE > Load

Resultado Final

3º EXERCÍCIO

1ºPasso
Download  de uma banheira em AutoCAD.

2ºPasso (num novo documento)
REC > 0,0 > 3,2
INSERT > ficheiro da banheira
Escalar a banheira.

3ºPasso
Mover a banheira para dentro do nosso Rectângulo (casa de banho) colocando a no lado inferior esquerdo desta.

11ª Semana

Exercicios em AutoCAD, preenchimento de áreas (HATCH) e definições de linhas.

10ª Semana

Início da execução do trabalho de pormenor arquitetónico em AutoCAD.

Parábola em AutoCAD

1º Passo
Criar 3 layers , Linhas Auxiliares, Pontos e Curvas.

2º Passo

Desenhar as linhas dos eixos para isso inserir comando XLINE > VER > 0,0. E de seguida XLINE > HOR > 0,0.

Escrever CIRCLE > 0,0 > 1.

3º Passo

Fazer uma macro para o ZOOM > EXTENTS

Chamar ze.lsp ao ficheiro.

4º Passo

Inserir DDPTYPE para dar um estilo diferente ao ponto de intersecção da circunferência com o eixo.

Comando POINT > clicar no ponto de intersecção. De seguida apagar o circulo.

5º Passo

Comando CIRCLE > 2P > selecionar o ponto 0,0 e o ponto que fizemos no passo anterior.

Obter o centro do circulo, para isso inserir POINT > CEN > clicar em cima do circulo.

6º Passo

Apagar novamente o circulo.

7º Passo

Fazer OFFSET da linha vertical com 1.5 ; 3 ; 4.5.

8º Passo

Fazer três círculos. As interseções dos círculos com as linhas verticais darão os pontos da parábola.

O 1º círculo - raio 1.5 , centro no segundo ponto; o 2º círculo - raio 3; o 3º círculo - raio 4.5.

9º Passo

Fazer pontos em todas as interseções e depois apagar as circunferências.

Como os pontos parecem ter tamanhos diferentes, escrever RE para visualmente estarem todos do mesmo tamanho.

10º Passo

Escrever SPLINE para desenhar curva da parábola.

11º Passo

Comando LINE > do segundo ponto ao com mais cota.

12º Passo

Comando LINE > seleccionar o ponto >PER.

13º Passo

Fazer um circulo com centro no ponto de cota mais alta, com raio arbitrário desde que fique mais ou menos com este aspeto.

14º Passo

Escrever TRIM > seleccionar as 2 linhas que delimitam o arco pretendido > clicar na parte da circunferência que se encontra na parte exterior das linhas.

15º Passo

Comando XLINE > ponto de maior cota e ponto médio do arco.

16º Passo

Criar uma nova layer chamada curva2.

17º Passo
Inserir SPLINE > M > CV > D > 2 > clicar no ponto com mais cota, com menos cota e de intersecção com o eixo horizontal.

18º Passo
Desligar todas as layers excepto a curva2.
Fazer uma linha horizontal que tenha inicio no ponto de coincidência da parábola com o eixo. Apagar o que está para baixo do eixo com o comando TRIM.

19º Passo
Para fazer o modelo 3D:
SURFTAB1 > 17
SURFTAB2 > 17
REVSURF > selecionar os objetos > 0 >360

Colocar a parábola opaca: clicar no botão direito do rato > visual styles > realist

Fazer zoom extents com a macro criada , ZE.

Macro Símbolo Norte (continuação)

1º Passo
Abrir o ficheiro da aula passada no Notepad++.
Inserir comandos para o resto das diagonais da seta e para o lado opaco.

9ª Semana

Continuação da apresentação dos cenários.
Continuação da macro da aula anterior.
Execução de uma parábola em AutoCAD.

Macro Símbolo Norte

Criar uma macro para reproduzir este símbolo Norte:

1º Passo
Inserir estes comandos no Notepad++ .

2º Passo
Copiar o texto para a linha de comandos do AutoCAD.

3º Passo
Prosseguir para a execução da macro através do Notepad++.
Criar um ficheiro no formato .lsp com o nome de SNORTE_SETA.
Este será o código final:

Corresponde até à linha 14

Corresponde até à linha 20

Corresponde até à linha 26

8ª Semana

Execução de nova macro para símbolo Norte.
Apresentação dos cenários feitos pelos alunos.

Macros para indicação do Norte

1º Passo
Criar um circulo, inserir o comando CIRCLE > 0,0 > 0,1

Inserir uma linha a meio do mesmo.
PLINE > 0,-1>WIDTH > 0.2 > 0.2 > 0,1

2º Passo
Fazer o mesmo mas em Notepad ++ . De seguida é só copiar tudo para a linha de comando do AutoCAD.

3º Passo
Criar novo símbolo. Escrever em  Notepad ++ os comandos e gravar em .lsp.

De seguida é só copiar tudo para a linha de comando do AutoCAD.

4º Passo
Criar novo código no Notepad ++ de forma a poder indicar a direção da seta. Gravar com o nome de SNORTE em formato .lsp

De seguida arrastar o ficheiro para o AutoCAD, a partir deste momento só teremos de introduzir o comando SNORTE para introduzir o símbolo.

5º Passo
Criar novo código no Notepad ++ para representar este novo símbolo.

Gravar com o nome de SNORTE2 em formato .lsp

De seguida arrastar o ficheiro para o AutoCAD, a partir deste momento só teremos de introduzir o comando SNORTE2 para introduzir o símbolo.
